Особенность насосов серии «Х» - возможность их обслуживания без отсоединения самого корпуса насоса от всасывающего и напорного трубопроводов. Данная особенность значительно сокращает время обслуживания насоса, упрощает процедуру диагностики и планово-предупредительного ремонта на объекте.
Подвод рабочей жидкости происходит посредством трубопровода, находящегося строго по оси вала насоса (консольно). Отвод – вертикально вверх.
Привод насоса от электродвигателя осуществляется посредством упругой муфты. Насосы могут комплектоваться с проставкой между полумуфтами насоса и двигателя. При наличии проставки повторная центровка насоса с двигателем после монтажа не требуется.
Тип электродвигатели и его исполнение – в зависимости от условий работы насосного агрегата.
Расшифровка маркировки насоса:

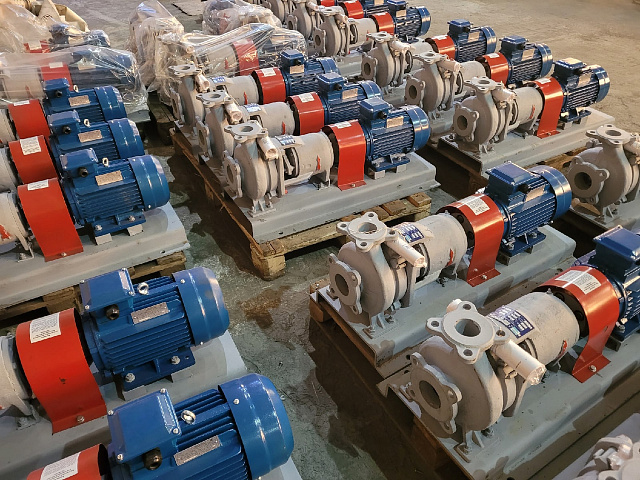

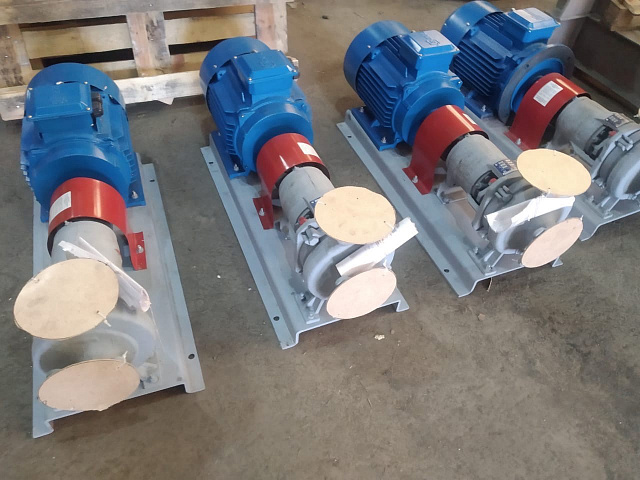

Х 100-65-315И-СД,
Х – насос серии «Х»,
50 - диаметр патрубка, всасывающего рабочую жидкость мм,
32 - диаметр патрубка насоса на выходе жидкости, мм,
125 - номинальный диаметр рабочего колеса, мм,
К - исполнение насоса по материалу, из которого изготовлена проточная часть:
«К» - высоколегированная хромоникелевая нержавеющая сталь марки 12Х18Н9ТЛ;
«Е» - высоколегированная хромоникелемолибденовая нержавеющая сталь марки 12Х18Н12МЗТЛ;
«И» - высоколегированная хромоникельмолибденомеднистая нержавеющая сталь марки 07ХН25МДТЛ;
«Т» - титановый сплав марки ТЛ3 или ВТ1-0;
«А» - углеродистая сталь марки 25Л;
«Л» - кремнистый чугун марки ЧС15;
«Д» - хромистый чугун марки ЧХ28 или ЧХ32 (обладает повышенными антикоррозийными свойствами).
5 - исполнение насоса по типу применяемого уплотнения вала:
«С» - одинарное сальниковое уплотнение;
«СД» - двойное сальниковое уплотнение;
«5» - одинарное торцовое уплотнение;
«55» - двойное торцовое уплотнение. Тип уплотнения характеризует также максимальный уровень давления жидкости на входе в насос: Уплотнение типа "С" и "СД" - 3,5 кгс/кв.см; Уплотнение "5" - 3,5 кгс/кв.см; Уплотнение "55" - 8 кгс/кв.см.
