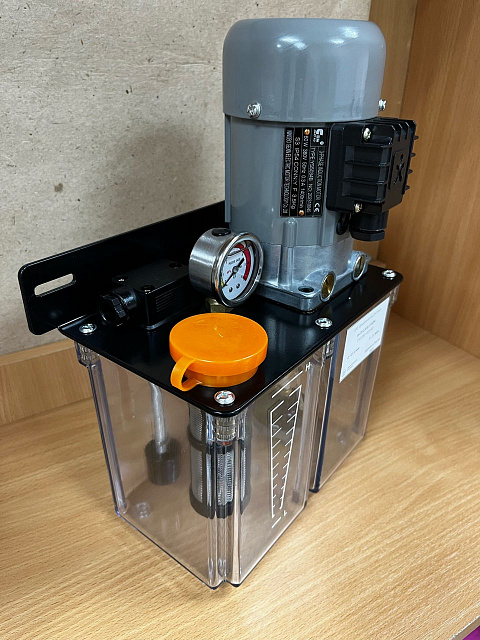

И-СЭ 2,5/0,5

Станция смазочная И-СЭ 2,5/0,5 предназначена для подачи жидкого смазочного материала к импульсным смазочным питателям. Используется в импульсных смазочных системах с электроприводом.

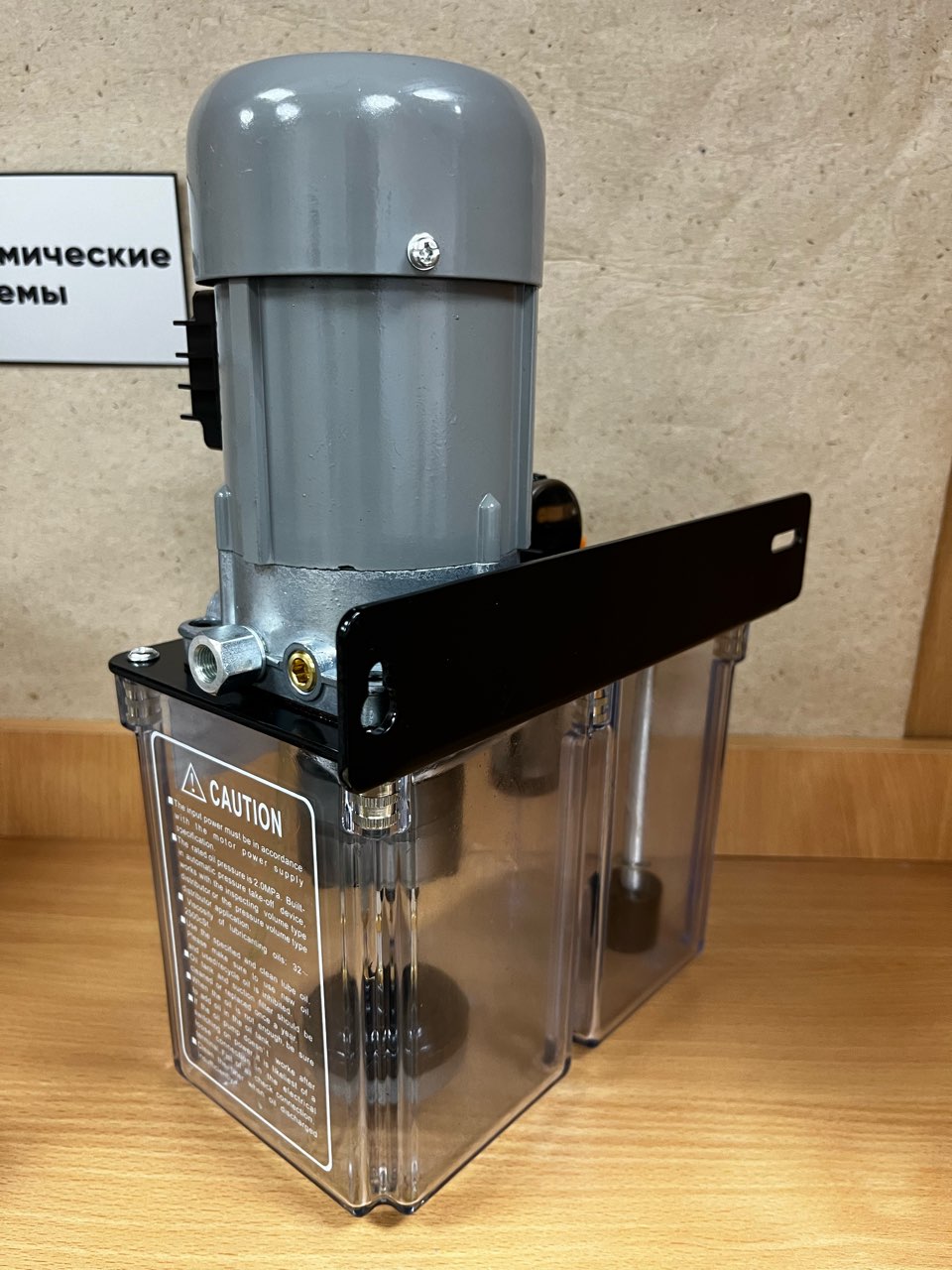

Конструкция

Станция состоит из:

• бака вместимостью 2,5 дм³ из прозрачной пластмассы, закрытого крышкой;
• насосной установки в виде шестерённого насоса с электродвигателем, крепящейся к крышке бака;
• клапанной коробки с дросселем выпуска воздуха;
• реле уровня;
• заливного фильтра с воздушным фильтром.

Места для крепления станции расположены на крышке бака.

Принцип работы

При подаче питания на электродвигатель насос подаёт масло из бака во входной канал «А» клапанной коробки. Под действием давления масла поршень вместе с клапаном перемещается, сжимая пружину. При этом сливной канал «Б» закрывается разгрузочным клапаном, а затем поршень, перемещаясь дальше по клапану, открывает проход масла к выходному каналу «В».

При достижении давления настройки предохранительного клапана (регулируется винтом, номинальное значение — 3 МПа) масло через него сливается обратно в бак через канал «Г». После отключения электродвигателя и насоса поршень с клапаном под действием пружины возвращается в исходное положение. При этом перекрывается входной канал, а выходной канал соединяется со сливным через подпорный клапан.

Технические характеристики

Условия эксплуатации

Станция работает на чистых минеральных маслах с кинематической вязкостью от 30 до 600 мм²/с. Температура масла должна быть от +5 °C до +50 °C, а температура окружающей среды — от +1 °C до +40 °C. Класс чистоты масла должен быть не ниже 14.

Климатическое исполнение — УХЛ4 (для стран с умеренным климатом) или О4.1 (для стран с тропическим климатом) по ГОСТ 15150.

Дополнительные сведения

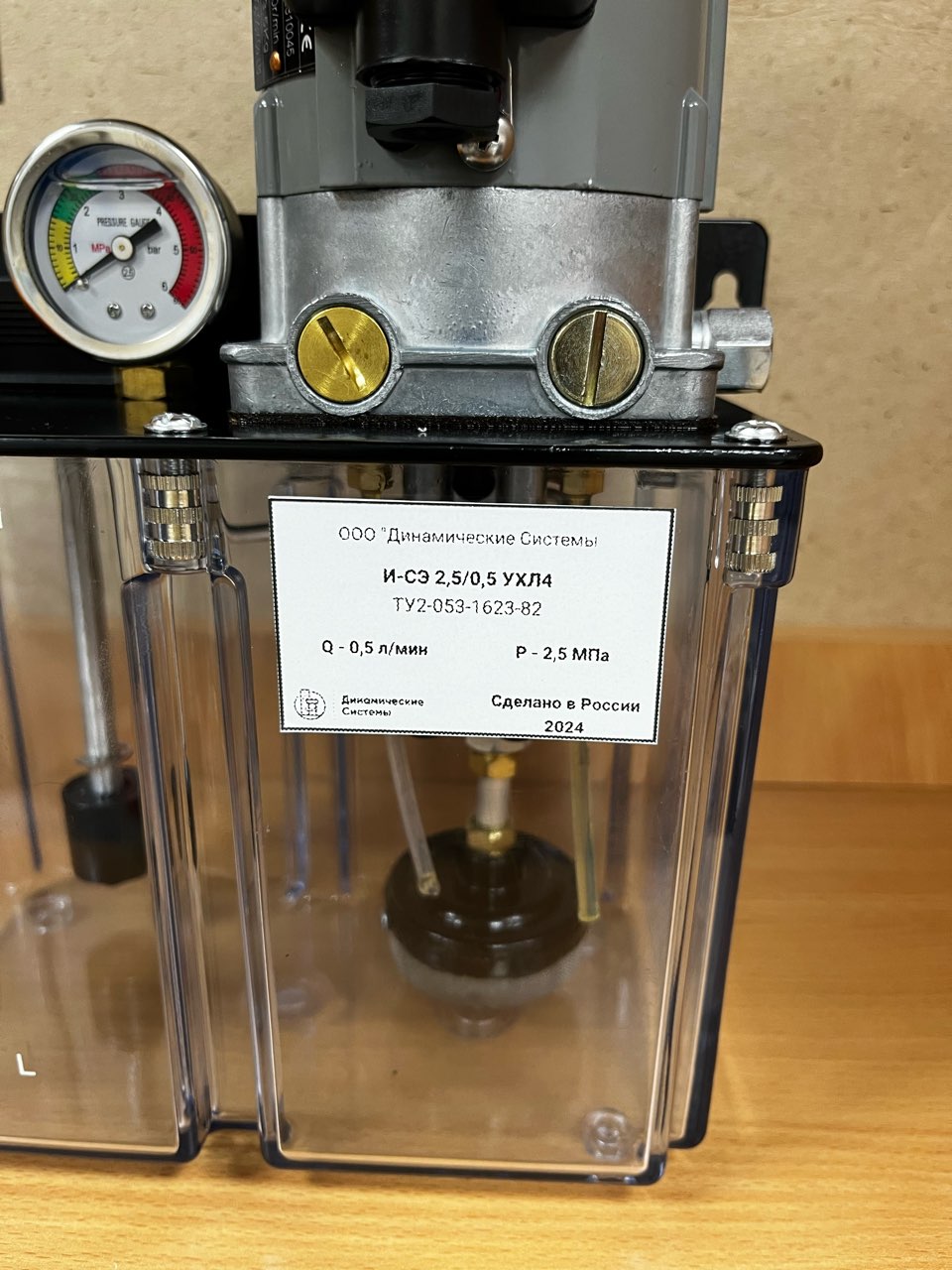

Структура условного обозначения: И-СЭ — 2,5 / 0,5 УХЛ4 с ТУ2-053-1623-82, где:

• ТУ2-053-1623-82 — обозначение технических условий;
• УХЛ4 — климатическое исполнение по ГОСТ 15150;
• 0,5 — номинальная подача, л/мин;
• 2,5 — вместимость бака, дм³
