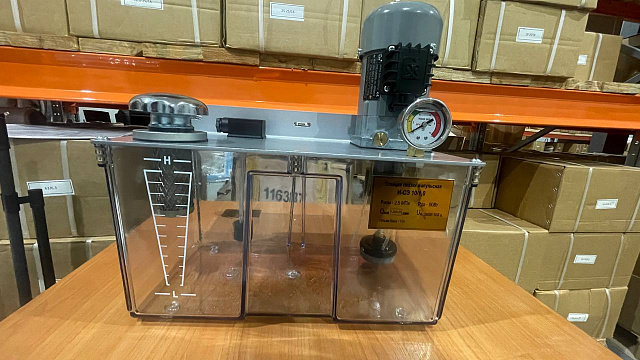

И-СЭ 10/1,0

Смазочная станция И-СЭ 10/1,0 — это компактное устройство для автоматизированной подачи смазочных материалов в промышленное оборудование. Она обеспечивает точную дозированную подачу масла к импульсным смазочным питателям в составе электроприводных систем смазки.

Назначение

Станция используется для комплектации импульсных смазочных систем с электроприводом. Она подходит для предприятий металлургии, машиностроения и добывающей отрасли, где требуется высокая надёжность смазки узлов трения. Устройство устанавливают в системах смазки редукторов, подшипниковых узлов и направляющих скольжения.

Конструкция

Станция состоит из:

• бака, закрытого крышкой;
• насосной установки в виде шестерённого насоса с электродвигателем;
• клапанной коробки с дросселем выпуска воздуха;
• реле уровня;
• заливного фильтра с воздушным фильтром.

Бак вместимостью 10 дм³ — металлический, имеет места для крепления станции, а также маслоуказатели верхнего и нижнего уровней.

Технические характеристики

Условия эксплуатации

Станция работает на чистых минеральных маслах с кинематической вязкостью 100–150 мм²/с при температуре масла от +5 °C до +50 °C. Класс чистоты масла должен быть не ниже 14 по ГОСТ 17216-2001.

Температурный режим для окружающей среды: от +1 °C до +40 °C. Климатическое исполнение — УХЛ4, что гарантирует работоспособность в умеренном климате.

Принцип работы

При включении электродвигателя шестерённый насос подаёт масло из металлического бака в клапанную коробку. Под давлением поршень сжимает пружину, перекрывая сливной канал и открывая путь к выходному патрубку. При достижении 3,0±0,2 МПа срабатывает предохранительный клапан, сбрасывая избыток масла в бак. После отключения система возвращается в исходное положение через подпорный клапан

Рекомендации

Для продления срока службы станции (не менее 8 лет) необходимо соблюдать регламент ТО, использовать масла вязкостью 30–600 мм²/с и ежемесячно проверять чистоту фильтрующих элементов
